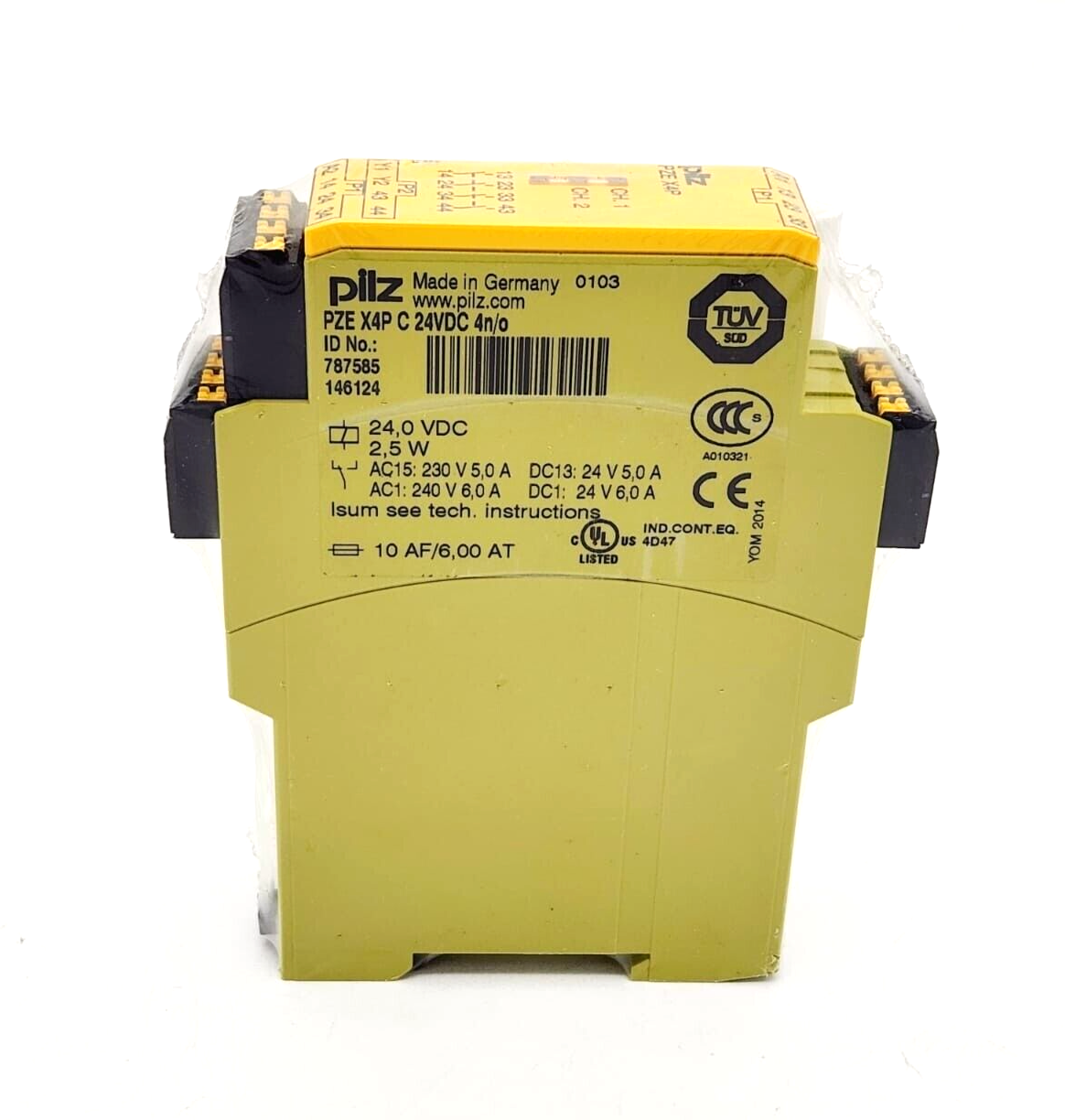

Pilz 787585, PZE X4P C 24VDC 4n/o, Kontakterweiterung
Elektrische Daten
Kontakterweiterung, Eingänge: 1-kanalige Beschaltung, Ausgänge: 4 S, UB = 24 V DC, Breite 22,5 mm, steckbare Federkraftklemmen, Kontaktblock zur Kontakterweiterung in Verbindung mit sicherheitsgerichteten Steuerungsteilen.
Technische Daten
Elektrische Daten
- Versorgungsspannung U1 24 V
- Art der Versorgungsspannung U1 DC
- Leistungsaufnahme DC U1 2.5 W
- Anzahl Eingänge 1
- Anzahl Halbleiterausgänge 0
- Gebrauchskat. AC/DC1 Norm EN 60947-4-1
- Spannung AC1 Sicherheitskont. 240 V
- Max.Strom AC1 Sicherheitskont. 6 A
- Spannung DC1 Sicherheitskont. 24 V
- Max.Strom DC1 Sicherheitskont. 6 A
- Gebrauchkat. AC15/DC13 Norm EN 60947-5-1
- Spannung AC15 Sicherheitskont. 230 V
- Max.Strom AC15 Sicherheitskont 5 A
- Spannung DC13 Sicherheitskont. 24 V
- Sicherheitskontakte: AC bei UL 240 V AC G.U. (same polarity)
- Sicherheitskontakte:Pilot Duty R300
- Kontaktmaterial Relais AgCuNi
- zusätz. Kontaktangaben Relais + 0,2 µm Au
- Klimabeanspruchung nach ... EN 60068-2-78
- Umgebungstemperatur -10 - 55 °C
- Feuchtebeanspruchung Angabe 93 % r. F. bei 40 °C
- Betauung zulässig ? unzulässig
- EMV nach Norm .... EN 60947-5-1
- EN 61000-6-2
- EN 61326-3-1
- Schwingungen nach Norm ... EN 60068-2-6
- Luft- und Kriechstrecken nach EN 60947-1
- Überspannungskategorie III / II
- VerschmutzungsgradLuft.Kriech. 2
- Schutzart Einbauraum IP54
- Schutzart Gehäuse IP40
- Schutzart Klemmen IP20
- Einbaulage beliebig
- Gehäusematerial Unterteil PPO UL 94 V0
- Gehäusematerial Frontplatte ABS UL 94 V0
- Gehäusematerial Oberteil PPO UL 94 V0
- Anschlussklemme Federkraftklemme
- Klemmenart steckbar
- Abmessung h 101 mm
- Abmessung b 22.5 mm
- Abmessung t 121 mm
- Nettogewicht 170 g
- Bruttogewicht 180 g
