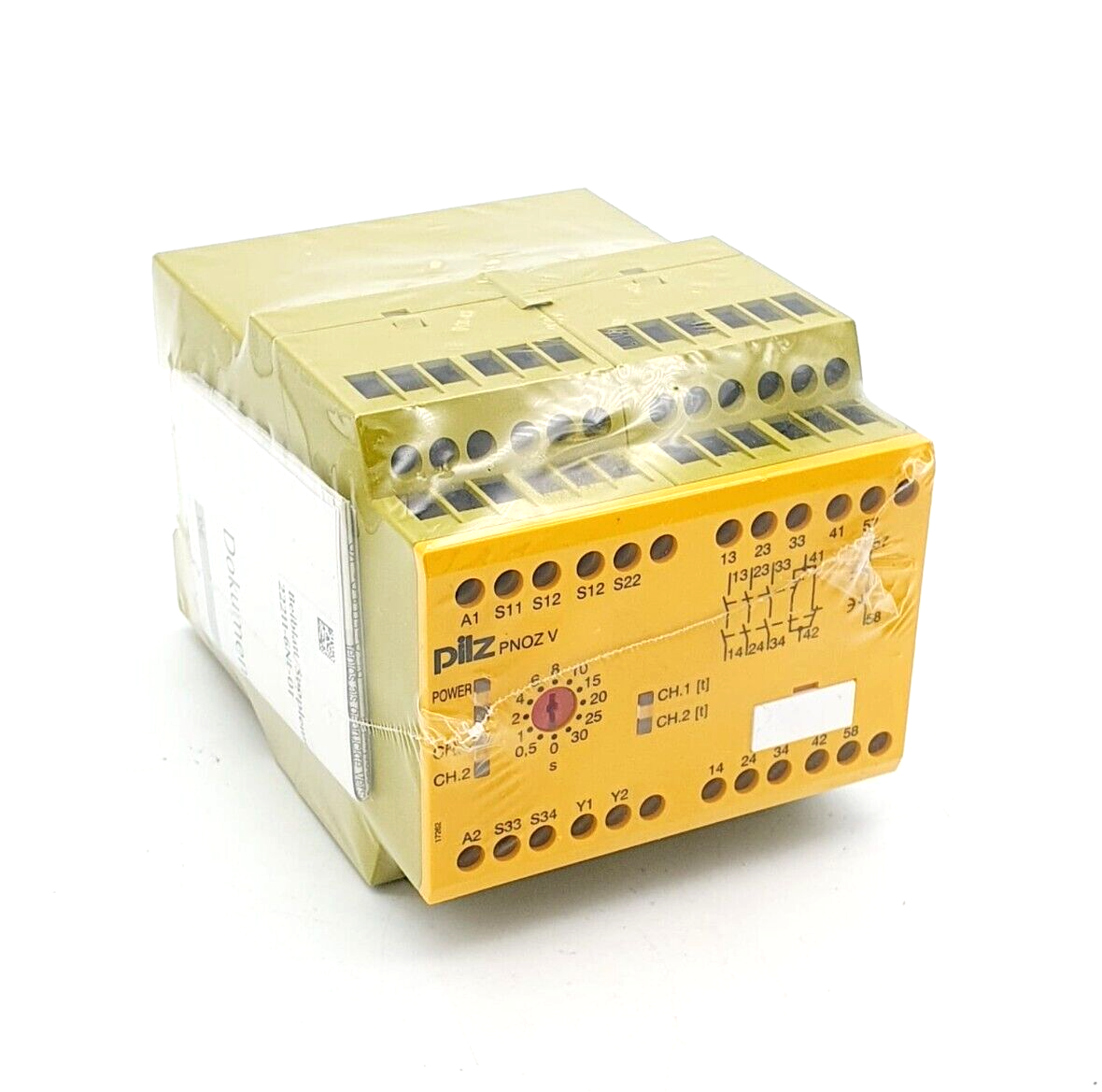

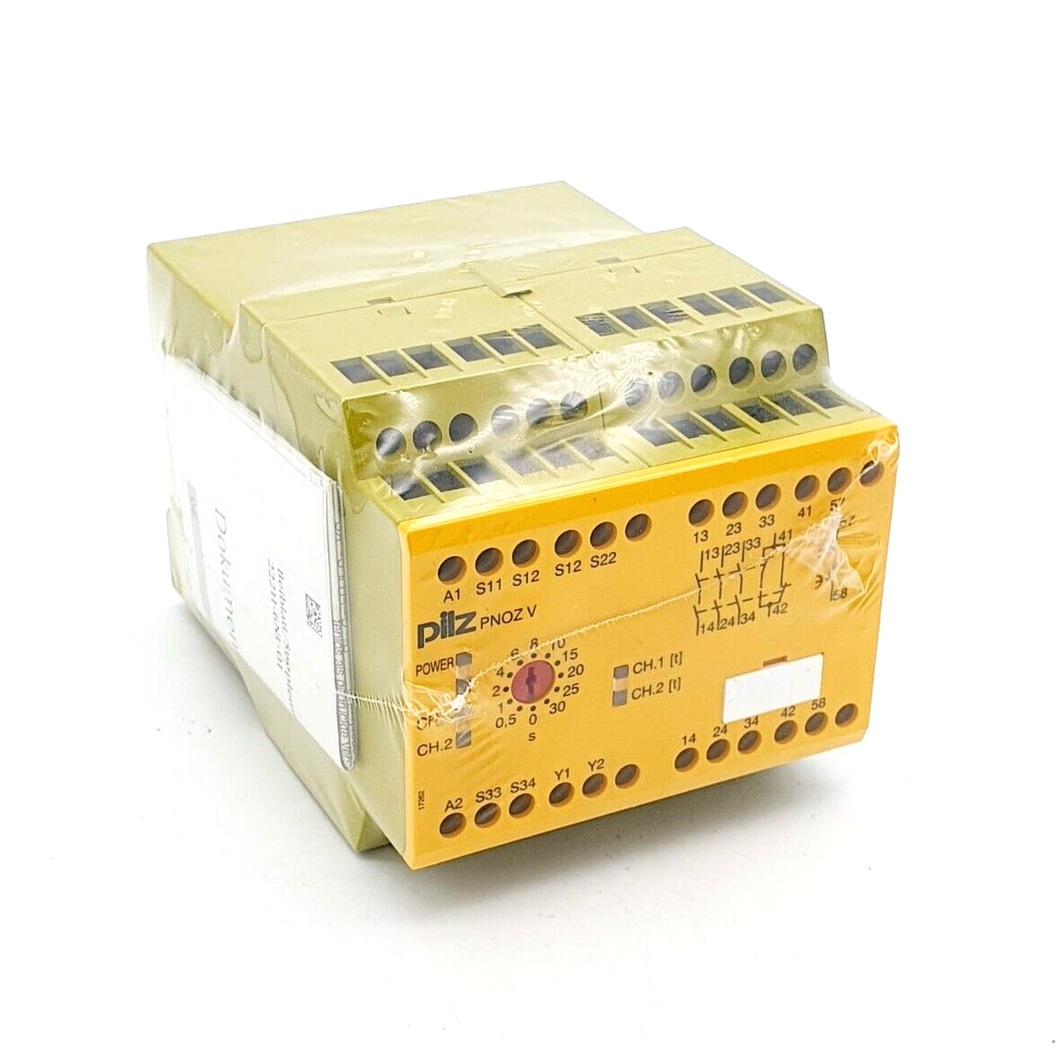

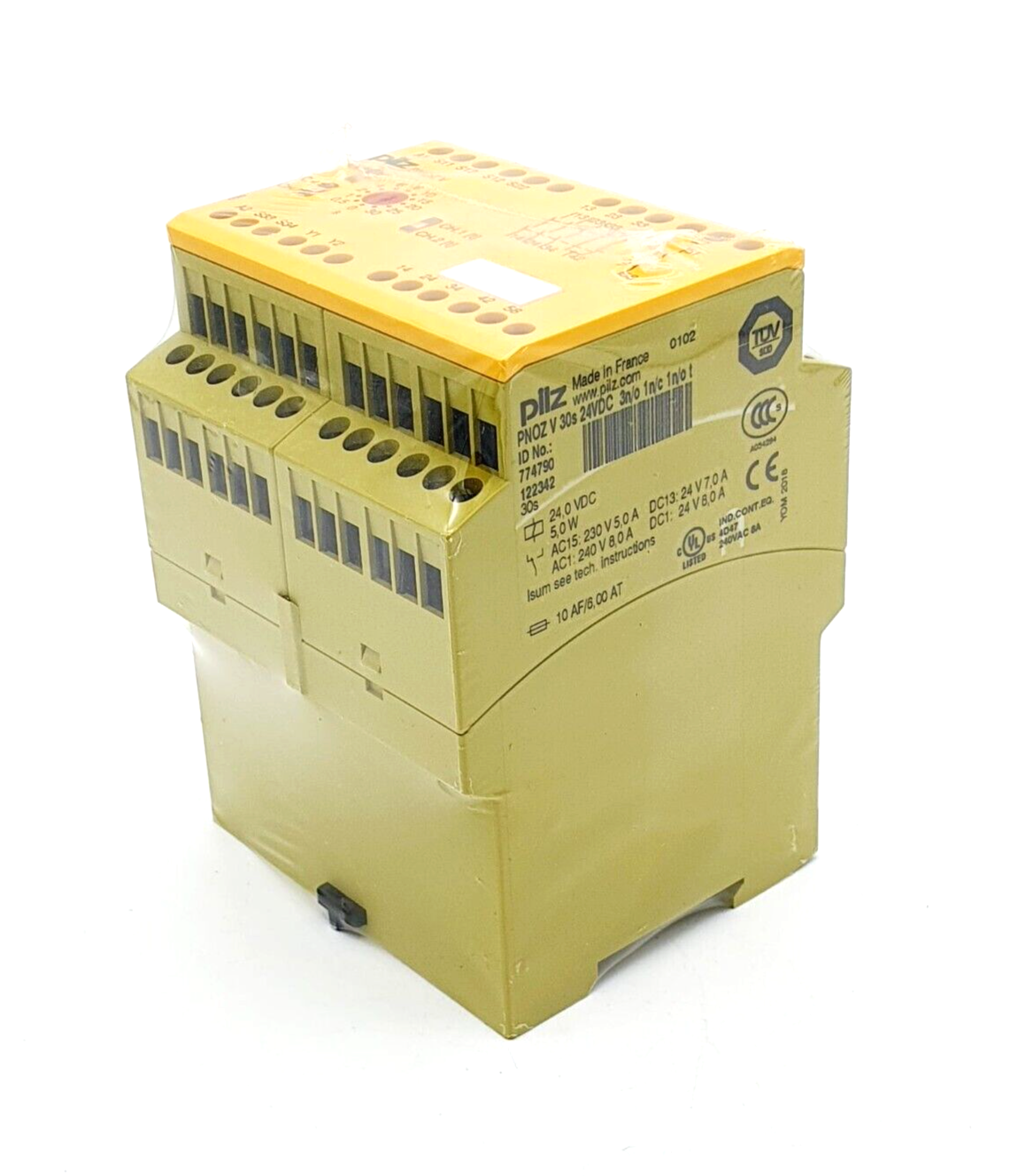

Pilz 774790, PNOZ V 30s 24VDC 3n/o 1n/c 1n/o t Sicherheitsrelais
Technische Daten
Elektrische Daten
- Versorgungsspannung U1 24 V
- Art der Versorgungsspannung U1 DC
- Leistungsaufnahme DC U1 5 W
- Anzahl Eingänge 2
- Halbleiterausgänge
- Anzahl Halbleiterausgänge 0
- Gebrauchkat. AC/DC1 Norm EN 60947-4-1
- Spannung AC1 Sicherheitskont. 240 V
- Max.Strom AC1 Sicherheitskont. 8 A
- Spannung DC1 Sicherheitskont. 24 V
- Max.Strom DC1 Sicherheitskont. 8 A
- Gebrauchkat. AC15/DC13 Norm EN 60947-5-1
- Spannung AC15 Sicherheitskont. 230 V
- Max.Strom AC15 Sicherheitskont 5 A
- Spannung DC13 Sicherheitskont. 24 V
- Sicherheitskontakte: AC bei UL 240 V AC G. P.
- Sicherheitskontakte:Pilot Duty C300, R300
- Kontaktmaterial Relais AgSnO2
- zusätz. Kontaktangaben Relais + 0,2µ Au
- Klimabeanspruchung nach ... EN 60068-2-78
- Umgebungstemperatur -10 - 55 °C
- Feuchtebeanspruchung Angabe 93 % r. F. bei 40 °C
- Betauung zulässig ? unzulässig
- EMV nach Norm .... EN 60947-5-1
- EN 61000-6-2
- EN 61326-3-1
- Schwingungen nach Norm ... EN 60068-2-6
- Luft- und Kriechstrecken nach EN 60947-1
- Überspannungskategorie III / II
- Verschmutzungsgrad Luft. Kriech. 2
- Schutzart Einbauraum IP54
- Schutzart Gehäuse IP40
- Schutzart Klemmen IP20
- Einstellbare Zeiten 6 s
- 20 s
- 30 s
- 4 s
- 15 s
- 25 s
- 1 s
- 0.5 s
- 2 s
- 10 s
- 0.05 s
- 8 s
- Toleranz Tv -15 %/+15 % +50 ms
- Wiederholgenauigkeit 2 %
- Einbaulage beliebig
- Gehäusematerial Unterteil PPO UL 94 V0
- Gehäusematerial Frontplatte ABS UL 94 V0
- Gehäusematerial Oberteil PPO UL 94 V0
- Anschlussklemme Schraubklemme
- Klemmenart fest
- Flex. 1 Leiter AWG Angabe 24 - 10 AWG
- Abmessung h 87 mm
- Abmessung b 90 mm
- Abmessung t 121 mm
- Nettogewicht 475 g
- Bruttogewicht 485 g
